 개요

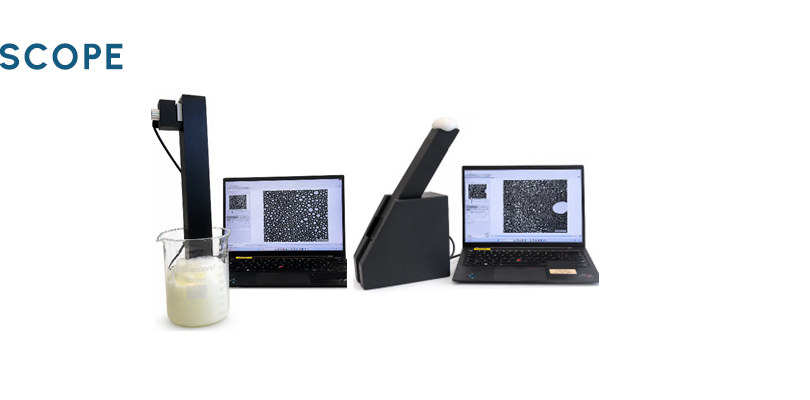

FOAMSCOPE™는 실제 Foam이 존재하는 위치에서 Bubble Size, Size Distribution 및 Morphology를 직접 측정하고 정량화하는 In-situ Foam Analyzer입니다.
기존의 실험용 Cell에 Foam을 옮겨 분석하는 방식과 달리, FOAMSCOPE™는 Measurement Device를 실제 Foam에 직접 접촉시켜 별도의 Sampling이나 Foam Reconstruction 없이 실제 상태의 Bubble Structure를 분석할 수 있습니다.
따라서 Lab에서 일정한 조건으로 생성한 Foam뿐만 아니라 제품 사용 중 생성되는 Foam, 제조 공정에서 발생하는 Foam 및 실제 현장에 존재하는 Foam까지 다양한 조건에서 측정할 수 있습니다.
BubbleStatistics™ Software를 통해 개별 Bubble의 Size와 Shape, 전체 Bubble Population 및 Size Distribution, 그리고 시간에 따른 Foam Structure Evolution을 정량적으로 분석할 수 있습니다.
이를 통해 Foam Structure를 제품 성능, 제형 개발, Sensory Properties 및 공정 조건과 연계하여 평가할 수 있습니다.
실제 Foam을 Sampling 없이 직접 측정하여 Bubble Structure와 시간에 따른 변화를 정량적으로 분석합니다.
|
특징
- 측정 방식: 실제 Foam에 Measurement Device를 직접 접촉하여 In-situ 측정
- 측정 시료: 별도의 Sampling이나 Foam Reconstruction 없이 실제 상태의 Foam 분석 가능
- 측정 환경: Laboratory, Product-in-Use, Process 및 Field 등 다양한 조건에서 측정 가능
- Bubble Size Range: 10 μm ~ 1,500 μm
- Field of View: 8.5 mm × 7.1 mm
- Image Acquisition: 최대 30 fps의 실시간 Foam Image Capture
- Bubble Size 분석: Minimum Diameter, Maximum Diameter, Mean Diameter, Mean Radius, Bubble Area, Area-Equivalent Diameter
- Bubble Shape 분석: Perimeter, Circularity, Elliptic Ratio, Eccentricity
- Bubble Population 분석: Bubble Count, Bubble Density, Bubble Area, Liquid Area
- Bubble Size Distribution: D10, D50, D90, Span, Sauter Diameter D[3,2]
- 시간에 따른 분석: Bubble Size, Size Distribution, Bubble Density 및 Liquid Fraction 등의 변화를 통한 Foam Structure Evolution 분석
- Software: BubbleStatistics™ – 개별 Bubble의 Size & Shape부터 전체 Bubble Population 및 시간에 따른 변화까지 정량 분석
- Measurement Support: Adjustable-position Mount 및 Holding Support를 이용하여 다양한 위치와 조건에서 측정 가능
- 응용 분야: Cosmetics & Personal Care, Food & Beverage, Home Care & Detergents, Materials & Construction, Environmental, Petrochemical & Energy, Bioprocessing, Firefighting Foam, Mineral Processing & Flotation
|
사양
| Dimensions |
31 cm x 4 cm x 4 cm (L x W x H), with cover |
| Weight |
0.9 kg |
| OS Compatibility |
Windows 11 Pro |
| Computer Specifications |
Intel Core i5 - i7 / 16 GB RAM / 1 TB SSD |
| Export Format |
.xls / .png / .jpg |
| Power Supply |
USB 3 Type-C Interface |
| Camera |
ALVIUM 1800U-507M |
| Interface |
USB 3 Type-C |
| Resolution |
2464 x 2056 px |
| Frame Rate |
30 fps at Full Resolution |
| Lens |
FUJINON HF50HA-1S/2,3 |
| Focus |
Manual |
| Light Source |
Matrice LED Samsung LH231B 5x5 |
| Prism Material |
Uncoated, H-ZLaF92 |
| Prism Size |
20 mm x 20 mm |
| Operating Temperature |
10℃ ~ 40℃ |
| Operating Pressure |
Atmospheric Pressure |
| Field of View |
8.5 mm x 7.1 mm |
| Pixel Size |
3.45 µm |
| Bubble Size Range |
10 µm ~ 1.5 mm |
| Binning |
Max. 8 x 8 |
| Magnification |
Fixed |
| Acquisition Frequency |
Max. 30 fps (depending on computer performance) |
| Statistics per Bubble |
Bubble Perimeter, Bubble Area, Minimum Diameter, Maximum Diameter,
Mean Diameter, Mean Radius, Area-Equivalent Diameter, Circularity,
Elliptic Ratio, Eccentricity
|
| Statistics over Time |
Bubble Count, Bubble Density, Bubble Area, Liquid Area, Total Area,
Mean Bubble Area, Total Bubble Area Fraction (%), Sauter Mean Diameter,
D10 / D50 / D90 Equivalent Diameter, Span, Skewness, Kurtosis,
Polydispersity Index, Liquid Fraction (%) by Image Analysis
|
| Chemical Compatibility |
Recommended for routine use: Water, Ethanol, IPA, Methanol, Hexane,
Heptane, Dodecane, Tetradecane
Use with caution: Acetone, Acetonitrile, DMSO, Ethyl Acetate
Do not use with: Toluene, Xylene, Dichloromethane, Chloroform, DMF, THF
|
| |
|
|
|
 |
